金型加熱やホットプレートなど
多岐に応用可能！
概要
単独で三相電源が使用可能、気体・液体の両用性があり、表面積が広く抜群の熱効率です。 また世界で初めてフラットなシースの中に熱電対を内蔵することに成功しました。
特殊形状でも、1本から短納期で製作します
スーパーフラットヒーターの特徴
1.ヒーター本数と結線作業を削減できます
三相電源では、ヒーター本数を1/3に削減、結線作業を1/2に削減できます。
スーパーフラットヒーターでは1本のヒーターで三相電源への直接接続が可能です。
| 丸型シーズヒーター | スーパーフラットヒーター | |
| ヒーター本数 | 3本（3の倍数が必要） | 1本 |
|---|---|---|
| リード線本数 | 6本 | 3本（内部Y結線タイプ） |
2.加熱効率性が抜群に向上
接触加熱の場合、従来の丸型シーズヒーターの線接触に対して
面接触で熱伝達されるためヒーターの加熱ロスを押さえ、効率が上がります。
3.加昇を抑えるスーパーフラットヒーター
特殊形状（平形）で厚みが薄いため、従来の丸型シーズヒーターより小さなRで曲げることが可能になり
狭い空間に大きな発熱面積をとることが可能になります。
このため従来の丸形シーズヒーターよりも電力密度を下げることが可能になり、ヒーター表面の急激な温度上昇を抑えた加熱を実現できます。
スーパーフラットヒーターの用途
・厨房機器のフライヤー
・各種洗浄装置の面接触を実現した金型加熱
・ホットプレート等
スーパーフラットヒーターの仕様
| 型式 | 幅（W）×厚み（T） | 長さ（L） | シース材質 |
|---|---|---|---|
| FS | 24.1mm ×6.9mm |
MAX 5,500mm |
SUS316L |
| FC | |||
| 3FS | |||
| 3FC |
| ●曲げR制約 |
|---|
| 最小曲げRt面R17 |
| 最小曲げRw面R27 |

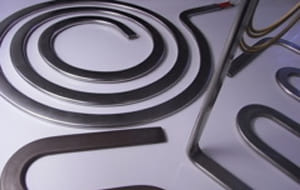

スーパーフラットヒーターの形状例
