自由な形状加工が可能です!
概要
シリコーンゴムにガラス繊維で強度を持たせ、シート状の間に発熱線を挟んだ構造です。金属板や被加熱物に貼り付けて使用します。狭い空間での加熱が可能です。
特殊形状でも、1本から短納期で製作致します。
シリコンラバーヒーター (Silicone Rubber Heater)の特徴
・平面図形があれば、どんな形のものでも、円形、切り欠き、穴あきなど、被加熱物の形状に合わせて設計します。
・標準の設計は仕様に合わせた抵抗線をパターン化しますので型代は不要です。
・エッチングタイプは版代が必要です。
・シリコンラバーは素材のグラスファイバー比率を上げることで通常の耐熱ラバー200℃に対して260℃耐熱の高温耐熱を可能にしたものもあります。
・標準(SRタイプ)のラバー材はUL認証品です。高温(HTタイプ)のラバー材はUL品ではありません。
※UL認証は、あくまで素材そのものの取得であり、ヒーター全体としてはUL認証は取得しておりません。
シリコンラバーヒーター (Silicone Rubber Heater)の仕様
・耐熱温度 SRシリーズ:連続使用温度200℃/最高使用温度230℃
HTシリーズ:連続使用温度260℃/最高使用温度280℃
・電気特性 (SR,HT共)
●容量公差 表値の±10%
●絶縁抵抗 DC500V/50MΩ以上
●絶縁耐圧 AC1500V/1分間異常なきこと
シリコンラバーヒーター (Silicone Rubber Heater)の価格
標準在庫品(AC100V SRタイプ)

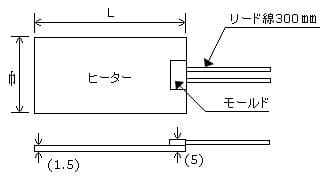

サイズ (mm) |
L | ||||||
---|---|---|---|---|---|---|---|
100 | 125 | 150 | 200 | 250 | 300 | ||
巾 | 25 | 20W 4,600円 |
25W 4,850円 |
30W 4,900円 |
40W 5,050円 |
50W 5,100円 |
60W 5,200円 |
50 | 40W 4,950円 |
50W 5,100円 |
60W 5,200円 |
80W 5,400円 |
100W 5,700円 |
120W 5,950円 |
|
75 | 60W 5,200円 |
75W 5,300円 |
90W 5,600円 |
120W 5,950円 |
150W 6,200円 |
180W 6,650円 |
|
100 | 80W 5,250円 |
100W 5,700円 |
120W 5,850円 |
160W 6,300円 |
200W 6,850円 |
240W 7,300円 |
|
125 | — | 125W 6,050円 |
150W 6,250円 |
200W 6,900円 |
250W 7,500円 |
300W 8,050円 |
|
150 | — | — | 180W 6,650円 |
240W 7,250円 |
300W 8,050円 |
360W 8,700円 |
|
200 | — | — | — | 320W 8,150円 |
400W 9,150円 |
480W 10,100円 |
|
250 | — | — | — | — | 500W 10,450円 |
600W 11,650円 |

・上記標準品以外の製作寸法
最小25mmX50mm
最大450mmX3000mm
標準厚さ1.5mm(電源リード引き出し部は5mm程度)

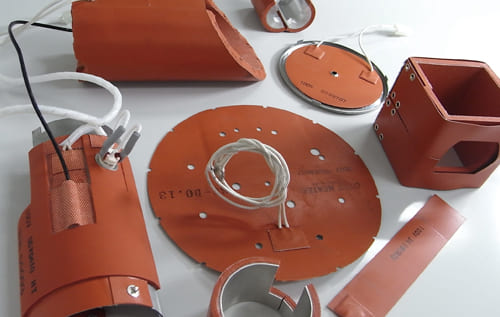

シリコンラバーヒーターのバリエーション
-

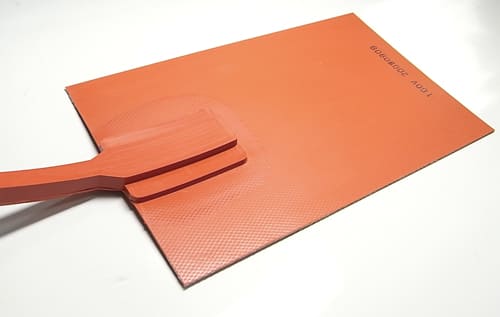

コーヒーウォーマー用
-

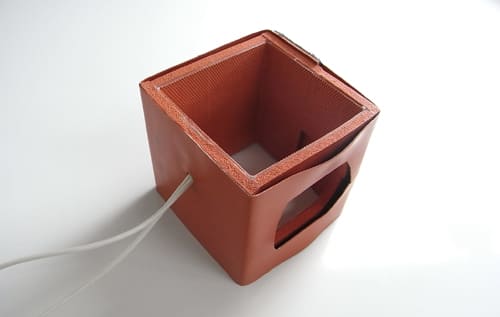

角ブロック加熱用
-

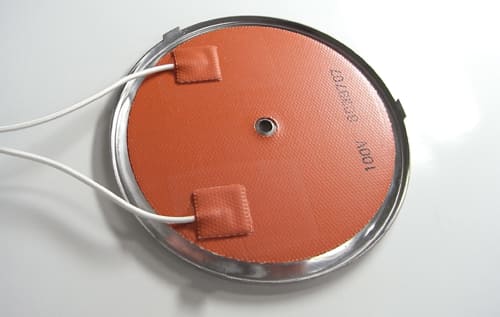

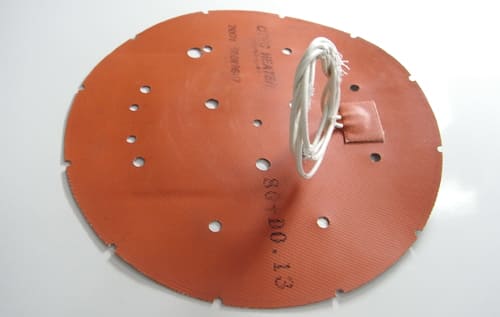

プレート加熱(丸型)用
-

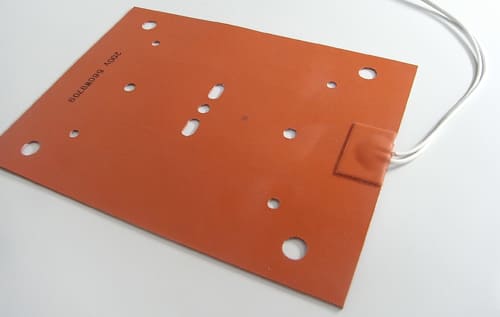

プレート加熱(角型)用
-
リードモールド品
-

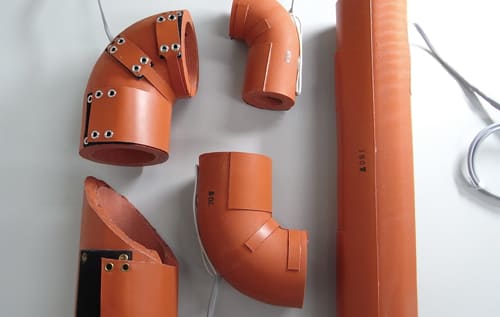

各種配管用
