工業用ヒーター

プロセスパイプヒーティング

押し出し成型のアルミブロックを利用し均熱加熱を実現した細配管用のヒーターです。

プロセス細配管の
均熱加熱を実現します。

概要

プロセス細配管の加熱に適したジャケットヒーター応用製品で、各サイズに合わせた押し出し成型アルミブロックを標準化しています。
特殊形状でも、1個から短納期で製作します

プロセスパイプヒーティングの特長

・細配管ラインの均熱を保ちながら加熱が可能

・従来型均一ブロックのスペース、重量を抑えメンテナンスを簡素化するためシンプルな構造

・熱電対やサーモスタットの取り付けが容易

・継手外径に合わせたブロックサイズとする事で加熱面のフラット化を実現

プロセスパイプヒーティングの仕様

・アルミブロックは最大2Mまで

・最短は10mmから製作可能

・曲げ配管、溶接エルボ、T字等も容易に機械加工可能

サイズ (内径) (外径)
①1/4インチ用 6.4㎜ 20㎜
②3/8インチ用 9.6㎜ 30㎜
③1/2インチ用 12.7㎜ 30㎜
④3/4インチ用 19.1㎜ 40㎜

プロセスパイプヒーティング用ブロック&クリップ

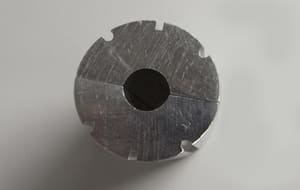

  • ブロック断面

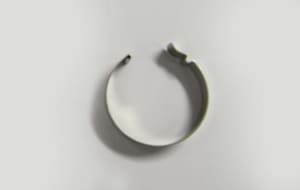

  • 固定クリップ

プロセスパイプヒーティングの取付工程

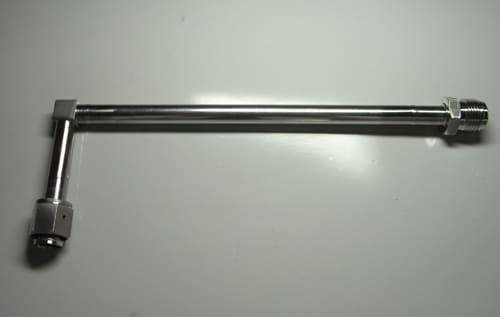

  • 1.被加熱配管

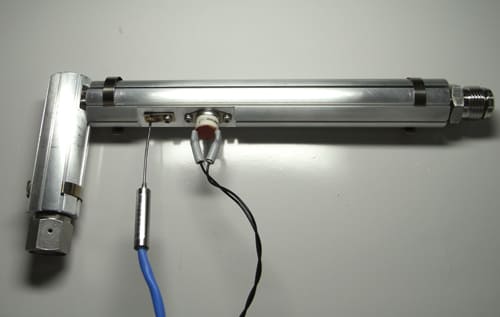

  • 2.アルミブロック装着 (熱電対,サーモスタット固定仕様)

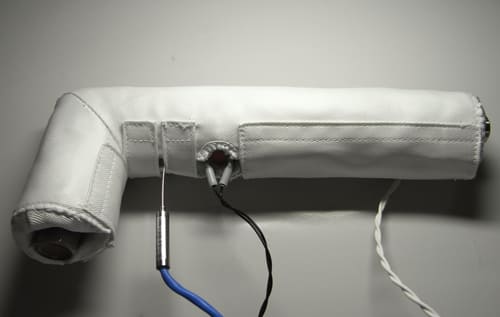

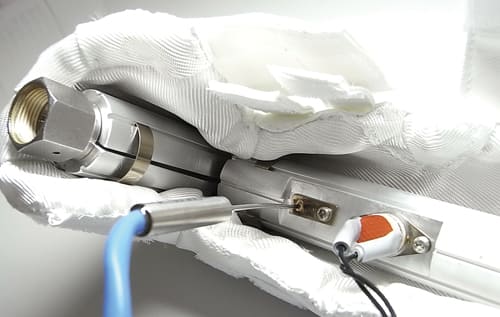

  • 3.ジャケットヒータ装着

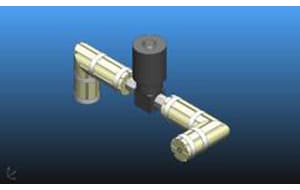

  • 取付例3D(1)

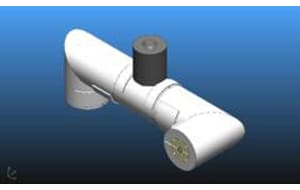

  • 取付例3D(2)

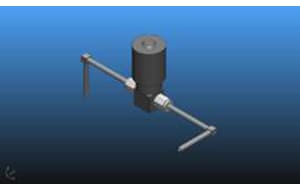

  • 取付例3D(3)
