工業用ヒーター

マイクロヒーター

細管(シース)内に絶縁粉末充填させて強固に内装したヒーターです。

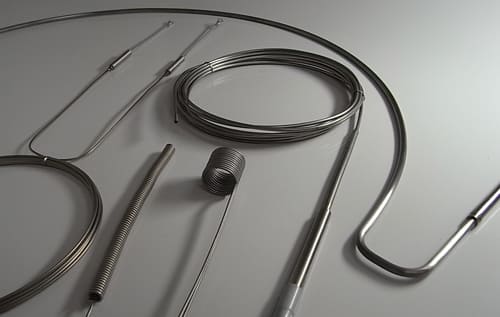

フレキシブルで自在な
曲げ加工が可能です!

概要

マイクロヒーターとは、シース外径φ1.0~φ6.4の極細管シース型フレキシブルヒーターで、高純度MgOにて発熱体を直線状にエアギャップなくコンパクトに封入された形状のヒーターです。
特殊形状でも、1本から短納期で製作します

マイクロヒーター(Micro Heater)の特徴

・形状に合った曲げ加工が可能

・任意の容量のヒーター製作が可能

・高信頼・長寿命

・容易取付・均一な温度分布

・高出力容量

マイクロヒーター(Micro Heater)の仕様

・寸法
①シース外径公差 φ1.0~φ6.4 ±0.05mm
②シース長さ(有効発熱部)Lw公差
Lw公差=1000mm以下 ±10mm以内
Lw公差=1000mm以下 ± 1%以内
(注)消費電力(誤差)で
製作を御指定の場合はシース長さの公差は適用外とします。

・絶縁抵抗
DC500Vメガーにて5MΩ以上(於大気中、常温)

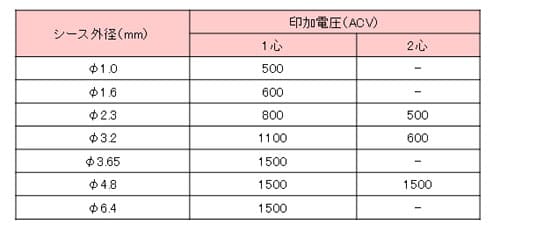

・耐電圧
下表電圧で一分間(於大気中、常温)

・消費電力
Lw=1000mm以下 ±20%以内
Lw=1000mm以下 ±10%以内
(注) シース長さで製作を御指定の場合消費電力(誤差)は
適用外とします。

マイクロヒーター(Micro Heater)の標準品

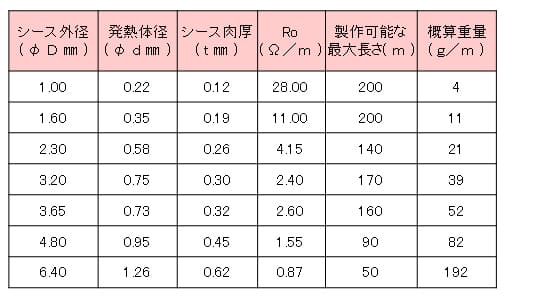

●1芯・マイクロヒーター標準品

・シース材質
オーステナイト系ステンレス鋼(JIS G 3459 SUS316)

・発熱体
電熱用ニッケルクロム線1種 (JIS C 2520 NCHW1)

・絶縁体
MgO

・安全使用温度
600℃(シース表面温度)

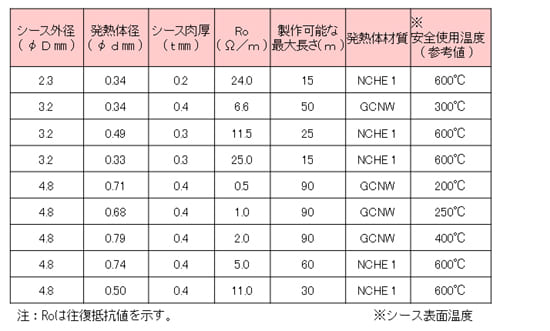

●2芯・マイクロヒーター標準品

・シース材質
オーステナイト系ステンレス鋼(JIS G 3459 SUS316)

・発熱体
電熱用ニッケルクロム線1種(JIS C 2520 NCHW1)
銅ニッケル抵抗線(JIS C 2532 GCNW)

・絶縁体
MgO

下記表参照(シース外径によって異なる)

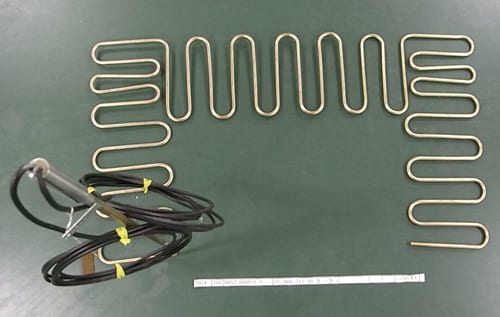

マイクロヒーターのバリエーション

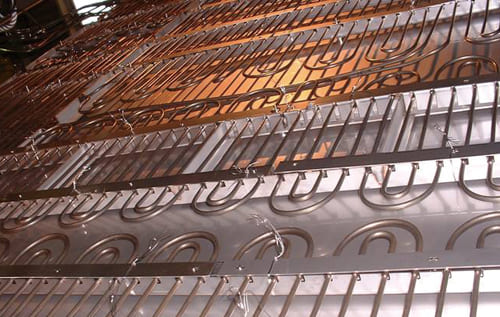

  • 面状配置(ふく射加熱)応用例

  • プレート外周埋め込み用加工品

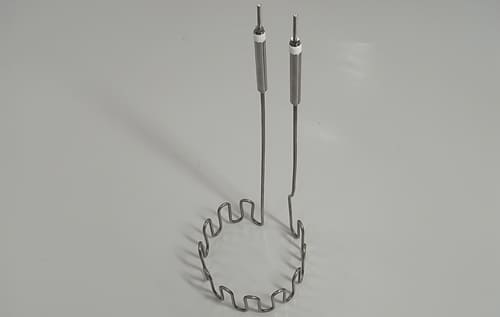

  • 円筒加工品
