工業用ヒーター

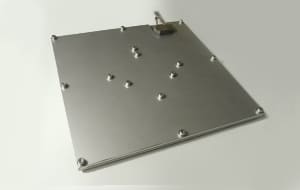

高温用マイカヒーター

大型パネル、高温、均一な温度分布の実現に最適なヒーターです。

高温、均一な温度分布の実現に
最適なヒーターです。

概要

ニッケルクロム系箔使用と独自の技術開発により
マイカヒータで実現が難しかった高温600℃の使用が可能になりました。
特殊形状でも、1個から短納期で製作します

高温マイカヒーターの特長

・厚さ1ミリ程度と薄くて熱容量が小さいため、高速昇温が可能

・精密なパターン均一な温度分布が得られる(熱解析設計導入)

・被加熱面に対する接触面積が大きく、加熱効率が良好

・内部発熱体を自由に設計できるため、被加熱物に合わせた形状が可能

・液晶製造プロセスでの使用が優れている

・600℃での高温域でもヒータ性能保持、連続運転可能

・材料にオーステナイト系SUS箔使用により、高温領域まで対応可能

・真空中での使用が可能

・金属汚染をコントロールできる(エンドユーザ実績有り)

高温マイカヒーターの仕様

・最高使用温度  600℃

・発熱体 ニッケルクロム箔(Ni-Cr)鉄クロム箔(Fe-Cr)

・最高出力8.0W/cm

高温マイカヒーターの用途

・液晶パネル製造工程

・太陽電池用Siウェハー焼成

・有機EL製造工程

・各種半導体装置用

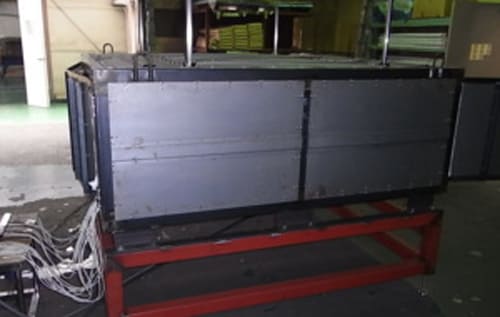

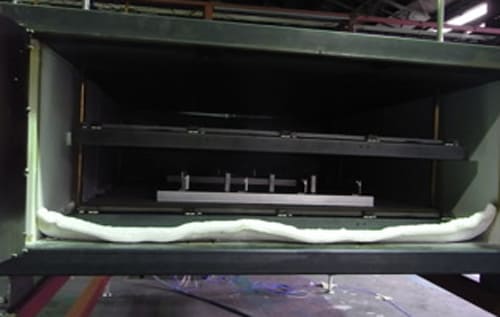

高温マイカヒータの製作例

  • ブロック断面

  • 固定クリップ
