工業用ヒーター

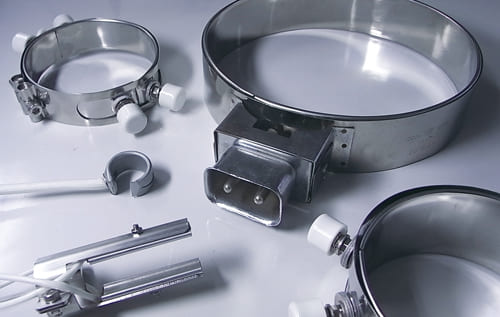

バンドヒーター

マイカを絶緑とし、金属板で被覆した外周固定式のヒーターです。

接地面積が大きくとれるヒーターです!

概要

基本構造はスペースヒーターと同じです。名称通り加熱面外周より締め付けでの使用で接地面積が大きく、効率の良いヒーターです。
特殊形状でも、1個から短納期で製作します

バンドヒーター(Band Heater)の特徴

・バンドヒーターは、各種射出成型機のシリンダー部やノズル部の加熱に使用される円筒状のヒーターです。

・シリンダーやノズルに密着しますので熱効率が非常に良いヒーターです。

・外板には、ステンレス鉄板(SUS430)またはボンデ鋼板を使用し、発熱体が被覆保護された板状のヒーターです。

・発熱体から直接伝導で被加熱物に熱を伝える非常に効率の良い加熱をいたします。

バンドヒーター(Band Heater)の仕様

・バンドヒーターは、取付け方法および製作上の都合により、1ピース(1P)型および2ピース(2P)型があります。
2P型は主に、シリンダーなどの片端より挿入が困難な場合に利用されます。
また、端子を持たない、リード線直出型も製作可能です。

・最高使用温度  350℃

・外板材質  ステンレス鋼板(SUS430)またはボンデ鋼板

・発熱体 鉄クロム線(Fe-Cr)ニッケルクロム線(Ni-Cr)

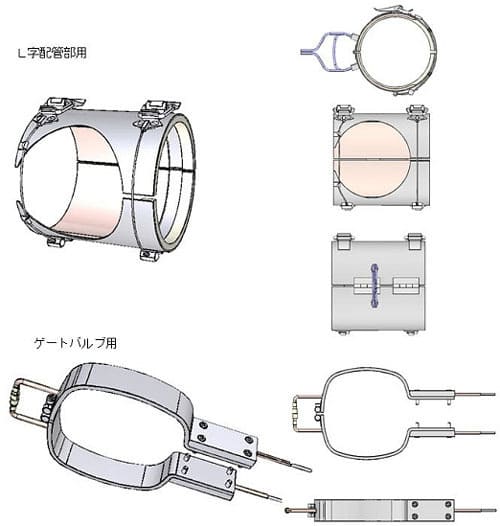

バンドヒーターの製作例

バンドヒーターの特殊形状

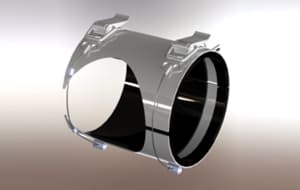

  • L字配管用

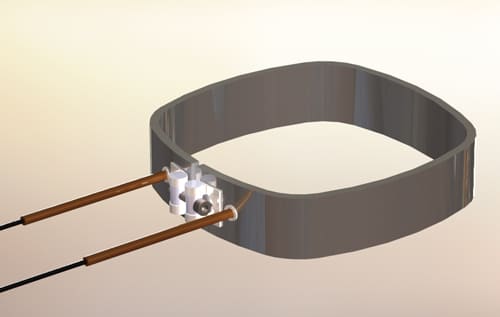

  • 角型取付用

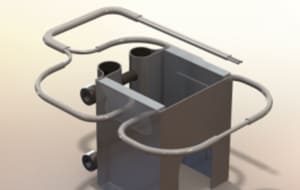

  • 異形型
